583系列AutoSwitch自動切換系統, 不銹鋼內件
規格：圖示型號5832011-01-001
單位：
瀏覽次數：207
性能標簽：

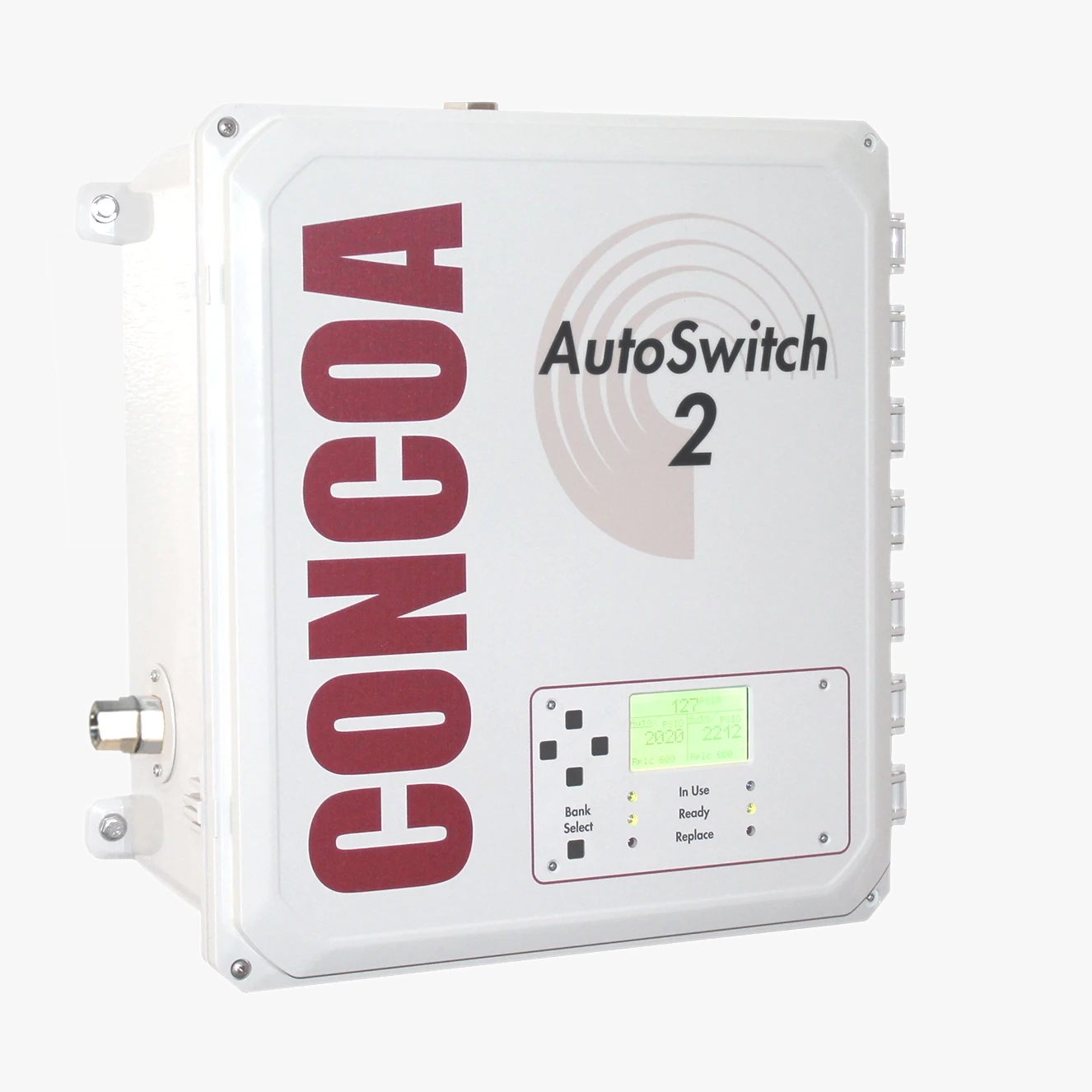

583系列AutoSwitch自動切換系統, 不銹鋼內件, 圖示5832011-01-001
產品詳細描述
不銹鋼583系列AutoSwitch 2是一種用于高純度氣體服務的電子氣體輸送系統。583 AutoSwitch 2通常用于實驗室或加工廠的關鍵純度應用，它會自動將氣缸或氣缸組的優先級從主要來源更改為備用供應，而不會將壓力波動傳遞到使用管線。該系統配有入口壓力傳感器，以幫助監測供氣壓力。AutoSwitch 2設計為氣流中沒有電磁閥，可提供全自動優先級分配，氦氣泄漏完整性為1 x 10-8scc/sec。583 AutoSwitch 2僅適用于高壓電源。對于低溫液體供應系統，CONCOA推薦IntelliSwitch系列產品。
主要特征
- 金屬對金屬密封可防止氣體污染的可能性
- 整體式管路減壓閥在轉換過程中提供穩定的管路壓力
- 可變管路壓力允許現場壓力變化
- 微處理器控制允許全自動優先級分配
- 采用CAPSULE®閥座技術的400系列黃銅部件具有360°過濾功能
- 主備用故障模式確保在斷電期間持續高效供氣
- 三個4-20mA模擬輸出將壓力反饋到可選的遠程報警/監控系統
- 泄漏檢測功能消除了浪費，提高了接合時的安全性
- 可選的Altos 2遠程報警可防止停機或過程中斷
主要性能
- 最大入口壓力：3000磅/平方英寸（210巴）
- 溫度范圍：60°F至90°F（16°C至32°C）
- 100PSIG(7BAR)時的最大流量：600SCFH(283 LPM)
- 入口連接：1/2"FNPT
- 出口連接：1/2"FNPT
- 優先閥體：316L不銹鋼
- 氦氣泄漏完整性：1 x 10⁻scc/sec
- 管線調節器主閥：不銹鋼
- 隔膜：316L不銹鋼
- 外殼：NEMA 12，聚碳酸酯
- 管道和連接：316L不銹鋼
- 內部密封件：PTFE
- 閥座：PTFE（管線調節器）；PCTFE（優先級調節器）
- 傳感器：兩個0-6000 PSIG（入口）；一個0-1000 PSIG（出口）
- 電源輸入：24VDC 800mA（不包括高壓變壓器）
- 輸出：干簧觸點繼電器輸出（四個）；常開/常閉；觸點額定值0.5A 24V 4-20mA模擬輸出（三個）
- 重量：30磅（14公斤）
- 符合性：清潔度達到或超過CGA G-4.1；CRN OH5216.5；注冊號：OH17950.5
主要應用
- 高壓供應的高純度無毒、不易燃氣體
- 氣相色譜和質譜載體和支持氣體
- 實驗室、研究或加工廠的中央供氣系統
- 生物技術、制藥和法醫氣體系統
- 氣調包裝（MAP）
訂貨信息
| 583 | A | B | C | D | -CON | 其它 |
| 系列 | 出口壓力 | 入口連接 | 每側氣瓶數量 | 報警 | 軟管 | 其它 |
| 1: 0-100 PSIG (0-7 BAR) | 0: 1/2" FPT | 0: 無入口接頭 | 1: 未包含報警 | -001: 1/2"FPT口 | 無 | |
| 2: 0-200 PSIG (0-14BAR) | 1: 每站有不銹鋼匯流排， | 1: 1個氣瓶 | A: 包含了Altos 2報警系統 | 如果可用， | C: 緊湊型匯流排接頭 | |
| 3: 0-350 PSIG(0-24 BAR) | 帶1個24"(600mm)不銹鋼軟管 | 2: 2個氣瓶 | 請指定入口接頭 | 及6英寸延長段 | ||
| 2: 每站有不銹鋼匯流排， | 3 3個氣瓶 | CGA、DIN 477、 | ||||
| 帶1個36"(900mm)不銹鋼軟管 | 4: 4個氣瓶 | BS 341及其它 | ||||
| 5: 不銹鋼隔膜閥，每側帶1個或2個 | 5: 5個氣瓶 | |||||
| 36"(900mm)不銹鋼軟管 | 6: 6個氣瓶 | |||||
| 6: 不銹鋼隔膜閥，每側帶1個或2個 | 7: 7個氣瓶 | |||||
| 72"(1800mm)不銹鋼軟管 | 8: 8個氣瓶 | |||||
| 7: 每站有雙排不銹鋼匯流排， | ||||||
| 帶2個24"(600 mm)不銹鋼軟管 | ||||||
| 8: 每站有雙排不銹鋼匯流排， | ||||||
| 帶2個36" (900 mm)不銹鋼匯流排 |
