402系列黃銅調壓閥, 用于惰性氣體

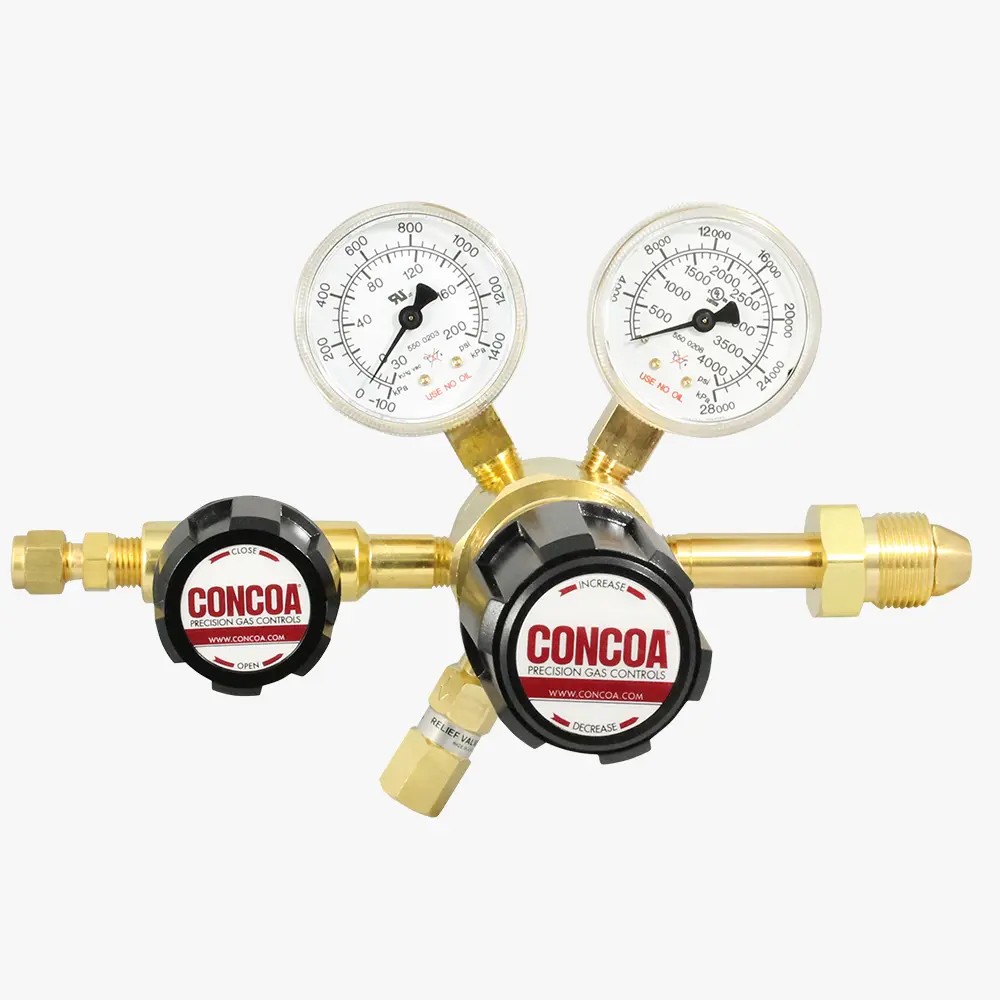

規格：402系列，圖示4022331-01-580
單位：臺
瀏覽次數：4764
性能標簽：
402系列黃銅調壓閥, 用于惰性氣體,減壓器,最大入口壓力4500PSI,出口壓力范圍0-15 ~ 0-500PSIG,Cv=0.1
產品詳細描述
單級
黃銅棒料閥體
六口構造
316L不銹鋼膜片
402系列減壓閥專門設計用于非腐蝕性高純氣體或液化氣體的初級調壓。或者用于允許由于入口壓力的不斷降低引起的出口壓力波動的場合。
典型應用
•氣相液相分析
•高純載氣
•校準氣體
•高純氣室加壓
•液化烴類氣體控制
•低溫氣體控制
特點
•黃銅棒料閥體，精密表面拋光
•前后表面安裝
適用于多種配置
•壓力范圍 0-15 ~ 0-500PSIG應用范圍廣
400系列優點
•金屬對金屬膜片密封，沒有氣體污染
•Capsule®閥芯，易于維護,增加壽命
•316L不銹鋼膜片，沒有內部擴散
•定向收集泄放氣體，在任何裝置上保證安全
•接觸介質面積小，只需極少的吹掃
•壓力限制可就地調節，保障下游設備安全
•可以連接管道的安全閥，安全釋放多余的氣體
材質
閥體：黃銅棒料
閥帽：黃銅棒料
閥座：PTFE，PCTFE帶4500PSIG入口選項
過濾器：10 微米熱壓結青銅
膜片：316L不銹鋼
內部密封：PTFE
詳細參數
最大入口壓力：3000PSIG(210bar)，4500PSIG(310bar) 可選
工作溫度：-40~140°F(-40~60°C)
壓力表：2”直徑黃銅
接口：¼”FNPT
整體氦氣檢漏：1 x 10-9 scc/sec
Cv：0.1
重量(4022331-01-580)：3.99 lbs.(1.81kg)
選型表
| 402 | A | B | C | D | -CON | 選項 | |
| 系列 | 最大出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配/壓力表 | 入口連接 | 安裝選項 |
| 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: None | 0: 1/4" FNPT | 0: 裸閥體 | 000: 1/4"FNPT | B: 協議報警站，帶壓力開關表 | |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 3: 0-4000 PSIG/ 0-275 BAR |
1: 1/4" MNPT | 1: 清潔室裝配(PSIG/kPa壓力表) | TF2: 1/8"管 | C: 協議切換站 | |
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 0-1000 PSIG/ 0-70 BAR |
2: 1/4" 管接頭 | 2: 清潔室裝配(BAR/PSIG壓力表) | TF4: 1/4"管 | D: 深度吹掃* | |
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜閥1/4"管接頭 | 6: 鏡像(PSIG/kPa壓力表) | TF6: 3/8"管 | E: 協議報警站，帶本安傳感器，用于危險環境 | |
| 5: 0-500 PSIG (0-34 BAR)** | 0-1000 PSIG/0-70 BAR | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜閥1/4" MNPT | 7: 鏡像(BAR/PSIG壓力表) | M06: 6mm管 | H: 協議切換站，帶壓力開關表 | |
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 針閥1/4" MNPT | CGA | J: 協議報警站，帶一般傳感器，用于非危險環境 | ||
| A: 0-15 PSIG (0-1 BAR) | 0-30 PSIG/0-2 BAR*** | G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8"管接頭 | DIN 477 | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||
| *不適合4500PSIG最大入口壓力 | *最大入口壓力4500PSIG | 7: 3/8" 管接頭 | BS341 | M: 協議站 | |||
| **標準裝配不含安全閥 | 帶PCTFE閥座CAPSULE®. | 8: 隔膜閥1/8"管接頭 | 及其它可用接頭 | Q: 協議吹掃站 | |||
| *** 乙炔用帶紅線標記。 | †最大入口壓力3500PSIG | 9: 隔膜閥1/4" FNPT | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||||
| 帶PCTFE閥座CAPSULE®. | A: 3/8"BSP右手側接頭 | *不適合4500 PSIG最大入口壓力 | |||||
| B: 隔膜閥3/8"接頭 | |||||||
| C: 3/8" BSP左手側接頭 | |||||||
| D: 6mm黃銅寶塔接頭 | |||||||
| (不適合A=4或5) | |||||||
| G: 1/8"不銹鋼管接頭 | |||||||
| H: 1/4"不銹鋼管接頭 | |||||||
| M: 6mm管接頭 | |||||||
| S: 隔膜閥6mm管接頭 |
401系列減壓閥和402系列減壓閥的不同點
- 401系列閥體、閥帽采用鍍鉻黃銅；402系列閥體、閥帽采用黃銅
- 401系列用于非腐蝕性、高純、液態氣體；402系列則用于惰性氣體。
附件選型
訂貨號 描述
5500002 表面安裝配件
5500001 捕捉型排氣口配件
4760002 氦氣檢漏證明
